工作原理：

        在料仓的钢结构支撑上安装应力传感器，当料仓内料位变化时，料仓钢结构支撑上的受力也相应变化。这种变化很小，但拉姆齐应力传感器能够精确的测量。通过对传感器信号的处理，就可得到准确的料位。

GZ-1应力传感器：

        直接安装在料仓、料斗钢结构支撑上的应力传感器。外形为直径19mm的圆柱形，安装时在支撑上钻孔，然后用专用安装工具将GZ-1挤进孔内。

特点：

1) 精密的专利应变传感器

2) 传感器采用惠斯顿电桥结构消除外部环境温度不稳定性

3) 直径19mm不锈钢结构

4) 传感器感应钢结构支撑的料仓和料罐的应力变化。从空载到满载的有效应力变化范围为105kg~1000kg/cm2。

5) 每套称量系统最多可配8只传感器。

   基于微处理器的控制仪表  具编程和自诊断功能

非易失性存储器  50段LED图显示

按钮标定和报警调节   可调高低报警设定点

固定溢流报警（容量的102%)聚苯乙烯外壳，防风雨

控制器可距传感器1000英尺  最大允许误差2%

可选4~20mA或0~20mA输出  提供专用的安装工具和钻头

应力计算：

1.适用范围：有金属支撑体的料仓，还需计算应力

2.应力(Kg/cm2)计算：105 Kg/cm2 <应力<1000 Kg/cm2

（1）垂直结构应力法向应力＝P/NxA

         其中P＝料斗物料总量；N=支腿总数；A=每个支腿的横截面积（cm2）

（2）水平结构应力切向应力＝P/2xNxDxTW

         其中P＝料斗物料总量；N=支撑角板总数；D=工字钢高度（cm）；TW ＝工字钢厚度

（3）围板支撑应力应力＝P/πxDxST

         其中P＝料斗物料总量；D=直径（cm）；ST=围板厚度（cm）

3. 传感器安装数量根据支撑型式和现场情况确定，但多个传感器可以使不均衡载荷得以平均，提高精度。

4.配置：传感器选择：GZ-1：一般情况；称重?？椋荷杓圃诹喜种С盘逯?/p>

              控制仪表：CL-100：红色LED柱状图示；

                                DCL-100（Mini11-100）：16位LCD显示

 接线盒和安装工具：接线盒对应每个传感器；

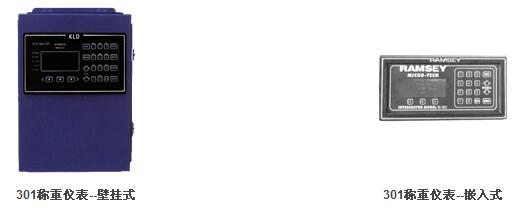

301型称重仪表：

▲ 301型称重仪表显示器为大屏四行真空荧光显示，可显示累计量、瞬时流量、皮带运行参数及报警内容；

▲ 需要输入输出有关参数时，可使用软键以菜单形式进入，操作简易；

▲ 远程计数采用无触点形式，输出交流或直流信号；

▲ 可选RS-232/485通讯板，可选电流输出板，输出标准：0-20mA或4-20mA信号；

▲ 可通过可选的打印机扩展板可直接连接串行的μp或pp系列 打印机。
