适应范围

LXC系列计量式螺旋秤是将杠杆式电子皮带秤的称量技术原理与螺旋输送机有机结合起来的一种新型电子秤。它主要适用于对粉状、散装物料进行连续输送、动态计量、控制给料量的计量设备。尤其适用于老厂改造过程中，空间狭小，无法装设其他型式的电子计量设备场所。改产品2003年被江苏省科学技术厅认定为高新技术产品。

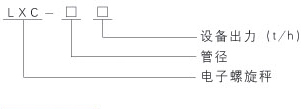

产品型号及含义

工作原理

当物料被螺旋输送的过程中，安装在螺旋输送机下面得称重传感器检测到物料的重量并产生于一个正比于载荷的电压信号，同时，安装于螺旋输送机尾部的速度传感器检测到螺旋输送机主轴的速度信号，两种信号同时送入称重积算仪，经积分运算后得出瞬时流量值和累计量值。

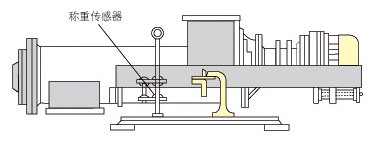

工作原理图

系统特点

密封结构，无粉尘外扬；

动态计量同螺旋输送相结合，实现动态连续计量；

结构紧凑，占用空间小，运行稳定性可靠；

自动调零，自动调间隔，所有参数均采用按键式输入；

采用砝码标定，标定简单、方便；

光电式测速传感器，精度高，抗干扰能力强；

同叶轮给料机配合可实现定必定量配料，也可采用料仓直压式实现调速配料。

主要技术参数

称重能力：≤300t/h

计量精度：优于±0.5%

给料距离（中心距）≥1000mm

电流输出：0～20mA或4～20mA

通讯接口：RS232或RS485

工作条件和安装条件

环境温度：

仪表：-10°C～50°C

机械：-20°C～60°C

电源电压：220/380VAC（+10%、-15%）、50HZ（±2%）

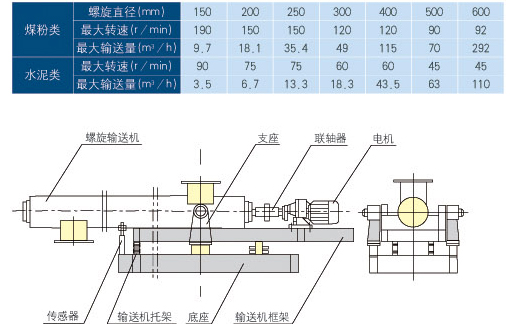

外形尺寸和安装尺寸示意图
